給大家分享智能人防控制箱和三防顯示屏的接線方法趕緊學起來吧,上面一排是端子標簽,L\N是接電源的L4102\L4103這兩組是接呼叫按鈕的,三防顯示屏是接6根線 l4、n1、04、05、07、09后邊也是一樣l4n1、04、05、07、09,我們預留了兩種接三防顯示屏的。大家看三防顯示屏上也有一個端子標簽, l4、n1、04、05、07、09,控制箱里邊也是 l4、n1、04、05、07、09是一模一樣的,當我們接控制箱的l4的時候,三防顯示屏也要接上l4,其他的號做到一一對應,其實就是把通風方式信號控制箱的輸出連接到了三防顯示屏的輸入端。

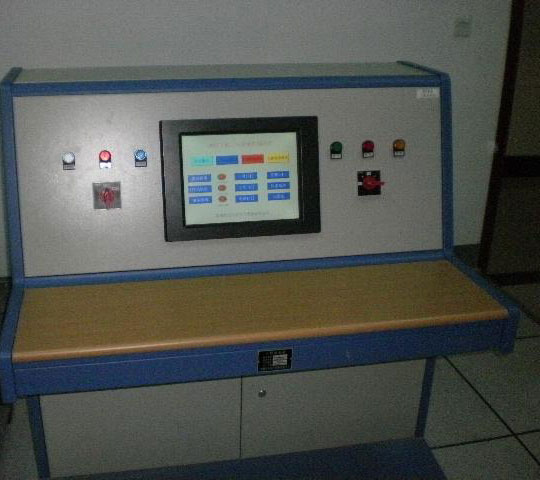

今天給大家分享一下那個控制箱制作的全過程,首先給大家介紹一下我們所用的東西,第1個就是這個控制箱就是雙層門的防雨的不銹鋼控制箱,這個是那個底板,控制箱里面的底板,還有這個這幾樣工具,然后導軌,然后這個是那個控制屏帶plc和那個顯示屏集成在一起的。然后這個是那個交流接觸器,220伏的。你把它放一邊,然后這個是一個漏電開關,這個這個是個電源24伏的直流電源,然后這個是接線端子接線的,然后這個還有一塊導軌,這個是線槽,用來裝線的。還有箱子里面有一些輔材和線之類的,然后這個是個電鉆,用來打孔的,然后還有一些物料,這個是那個釘子,還有個卯槍,好大差不多就是這些東西。
開始打孔這個板子我提前已經做好標記了,你直接打孔的就行了,然后打孔完畢你把那個線條放上去,把那個線槽固定在上面。這個控制箱是一個魚池凈化系統的控制箱,他需要控制三組水泵和一組等按季節變化啟動和停止,簡單的說就是天氣冷的季節讓設備運行時間短一些,天氣熱的季節讓設備運行時間長一些,以達到節能的目的,這種控制箱我已經做了很多個了,已經非常熟悉,所以我就沒有把那個圖紙拿出來了,一般做控制箱之前都要先熟悉圖紙的這個通知箱圖紙已經弄丟了,我已經找不到了,所以我就不展示了,如果有必要的話我可以重新做一份。把線就接完了,把那個蓋板蓋上。然后裝在箱子里面。我接那個顯示屏,然后把顯示屏的線接好。下一步上電調試程序,你把ps的程序導進去,然后是這個顯示屏的程序也倒進去就顯示憑這個程序導彈會要慢一點,然后設置一下參數箱子基本上就完成了。
|
